Цель работы

Задание

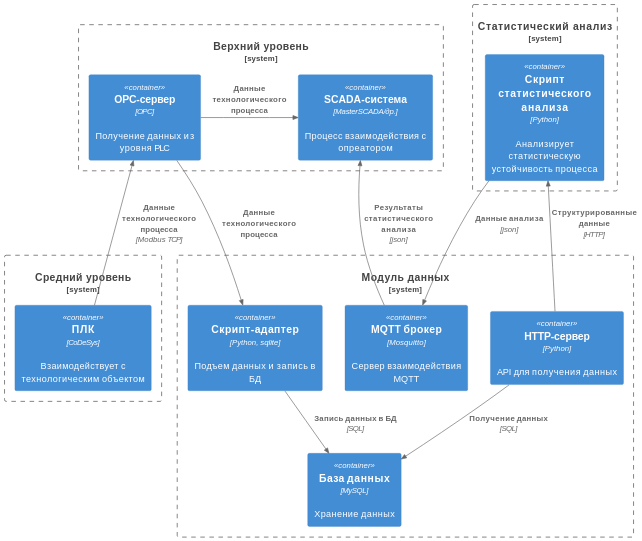

Необходимо реализовать информационную систему, состоящую из нескольких модулей. В общих чертах:

  • ПЛК получает данные процесса, отдает на верхний уровень
  • Верхний уровень визуализация, подъем данных
  • Данные необходимо хранить в БД, а для доступа к ним адаптер в виде HTTP gateway
  • Для анализа стабильности используем “статистический анализ”

Средний уровень

20 % группы

  • Взаимодействие с данными на нижнем уровне, получение данных с датчиков.
  • Реализация ПО для взаимодействия с датчиками
  • Реализация ПО для передачи данных на OPC-сервер по Modbus TCP

В качестве ПЛК использовать ОВЕН. Программное обеспечение CoDeSys 2.3.

Верхний уровень

30 % группы

OPC-сервер

  • Подъем данных с нижнего уровня (Modbus TCP)
  • Реализация интерфейса для SCADA-системы и приложений

SCADA-система

  • Получение данных с OPC-сервера
  • Визуализация параметров в реальном времени
  • Визуализация данных о статистическом анализа
  • Реализация защит по статистическому анализу

OPC использовать MasterOPC Server. SCADA система MasterSCADA.

Модуль данных

30% группы

Скрипт-адаптер

  • Получение данных из OPC-сервера
  • Отправка данных в БД

HTTP-сервер

  • Получение данных из БД
  • Реализация API для получения n-последних данных с БД

MQTT-брокер (готовое решение Mosquito)

  • Реализует взаимодействие MQTT

База данных (готовое решение СУБД MySQL)

  • Взаимодействие с данными

Скрипт адаптер реализовать на языке Python. HTTP-сервер на языке Python, фреймворк FastAPI. Брокер и БД будут развернуты на одном из серверов.

Статистический анализ

20% группы

  • Получение данных с HTTP-сервера
  • Анализ на статистическую устойчивость Хотеллинга, Шухарта

Реализация скрипта на Python.

Отчет

  • Общее описание системы и модулей.
  • Подробное описание разрабатываемого модуля.
  • Программный код, структура проекта, описание использованных технологий
    Отчет по ГОСТу

Защита

  • вопросы по PLC, SCADA
  • вопросы по HTTP, API, СУБД
  • вопросы по статистике
  • вопросы по телекоммуникациям
